SeaTunnel 引擎（Zeta）架构

1. 概述

1.1 问题背景

数据集成引擎必须解决基本的分布式系统挑战：

• 分布式执行：如何跨多台机器执行作业？
• 资源管理：如何高效地分配和调度任务？
• 容错：如何从工作节点/主节点失败中恢复？
• 协调：如何同步分布式任务（检查点、提交）？
• 可扩展性：如何处理不断增加的工作负载？

1.2 设计目标

SeaTunnel 引擎（Zeta）设计为原生执行引擎，具有：

1. 轻量级：最小依赖、快速启动、低资源开销
2. 高性能：针对数据同步工作负载优化
3. 容错：基于检查点的恢复与精确一次语义
4. 资源效率：基于槽位的资源管理与细粒度控制
5. 引擎独立性：支持与 Flink/Spark 转换相同的连接器 API

1.3 架构对比

特性	SeaTunnel Zeta	Apache Flink	Apache Spark
主要用例	数据同步、CDC	流处理	批处理 + ML
资源模型	基于槽位	基于槽位	基于执行器
状态后端	可插拔（例如 localfile/hdfs 等，取决于配置与插件）	RocksDB/堆	内存/磁盘
检查点	分布式快照	Chandy-Lamport	RDD 血统
启动时间	取决于部署与依赖	取决于部署与依赖	取决于部署与依赖
依赖	取决于打包与插件	取决于打包与插件	取决于打包与插件

2. 整体架构

2.1 主-工架构

2.2 作业提交、类加载与任务下发流程

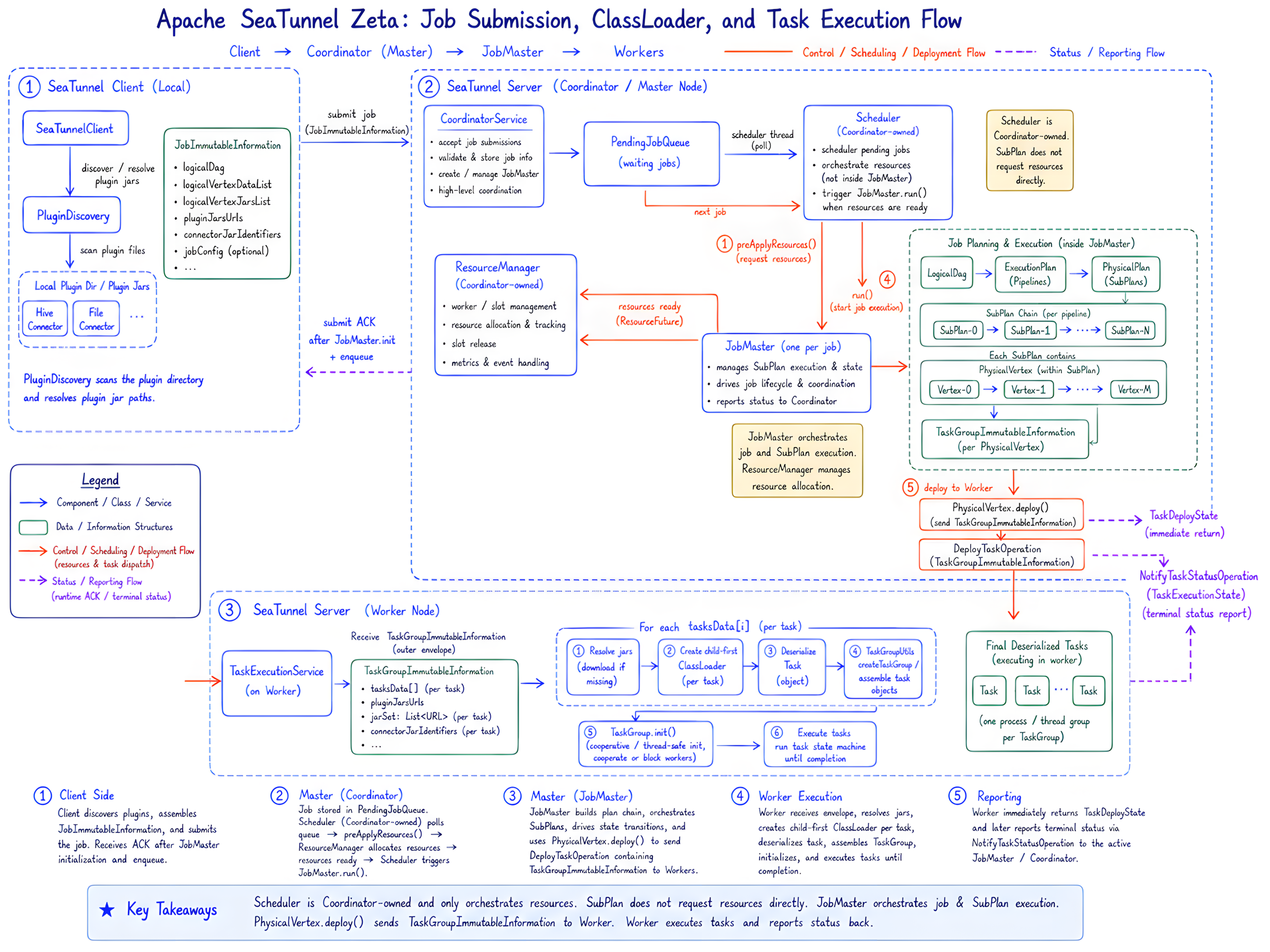

这张图更适合放在引擎架构章节，因为它把客户端装配、Coordinator 侧调度、Worker 执行与状态回报串成了一条完整链路：

1. 客户端先在本地解析插件目录，然后提交 JobImmutableInformation，其中同时包含逻辑 DAG、插件 jar URL 和连接器 jar 标识。
2. CoordinatorService 接收提交请求后，会记录待调度作业，并在 JobMaster.init() 完成且作业入队后返回提交确认。
3. Coordinator 持有的 Scheduler 会轮询 PendingJobQueue，通过 preApplyResources() 申请资源，并在 ResourceFuture 就绪后触发 JobMaster.run()。
4. JobMaster 把逻辑作业展开为面向流水线的 ExecutionPlan 和 PhysicalPlan，构造 TaskGroupImmutableInformation，再通过 PhysicalVertex.deploy() 和 DeployTaskOperation 把任务下发到 Worker。
5. 每个 Worker 会补齐缺失 jar、为每个任务创建 child-first 类加载器，在 TaskExecutionService 中反序列化并初始化任务组，执行任务，并把部署状态与最终状态回报给 JobMaster 和 CoordinatorService。

2.3 核心组件

CoordinatorService

管理集群中所有作业的中心化服务。

职责：

• 接受作业提交
• 为每个作业创建 JobMaster
• 在分布式 IMap 中维护作业状态
• 提供作业查询和管理 API
• 处理作业生命周期事件

关键数据结构：

• 运行中作业元信息：作业基本信息、当前状态、状态变更时间戳（分布式存储，支持多节点一致读取）
• 已完成作业历史：用于查询与审计的作业快照（通常包含最终状态与关键元数据）

JobMaster

管理单个作业执行生命周期。

职责：

• 解析配置 → 生成 LogicalDag
• 从 LogicalDag 生成 PhysicalPlan
• 从 ResourceManager 请求资源（槽位）
• 将任务部署到工作节点
• 协调管道检查点
• 处理任务失败并重新调度

生命周期： Created → Initialized → Scheduled → Running → Finished / Failed / Canceled

关键操作：

1. init()：生成物理计划，创建检查点协调器
2. run()：请求资源，部署任务，启动执行
3. handleFailure()：重启失败的任务，从检查点恢复

ResourceManager

管理工作节点资源和槽位分配。

职责：

• 跟踪工作节点注册和心跳
• 维护工作节点资源配置（CPU、内存）
• 基于策略分配槽位（随机、槽位比率、基于负载）
• 任务完成后释放槽位
• 处理工作节点失败

槽位分配策略：

• Random：在可用工作节点中随机选择
• SlotRatio：优先选择拥有更多可用槽位的工作节点
• SystemLoad：优先选择 CPU/内存使用率较低的工作节点

3. DAG 执行模型

3.1 执行计划转换

3.2 LogicalDag

以引擎独立的方式表示用户意图。

核心元素（概念级）：

• LogicalVertex：一个逻辑算子节点（Source / TransformChain / Sink），包含并行度等执行提示
• LogicalEdge：逻辑边，描述上游到下游的数据流向
• JobConfig：作业级配置（并行度、容错、资源、插件等）

创建：

由 JobConfig/用户配置构建：解析配置 → 生成顶点/边 → 生成可执行提示（并行度、资源等）。

3.3 PhysicalPlan

表示带资源分配的实际执行计划。

核心结构（概念级）：

• PhysicalPlan：由多个 SubPlan（管道）组成，并携带作业不可变元信息与终态结果句柄
• SubPlan（Pipeline）：一个独立执行单元，包含本管道的任务顶点集合，以及本管道的 checkpoint 协调器
• PhysicalVertex：一个可调度的并行实例，绑定到具体槽位/工作节点，并维护自身执行状态

生成：

由 JobMaster 完成：

1. 将 LogicalDag 切分为管道
2. 为每个顶点生成并行实例（PhysicalVertex）并计算资源需求
3. 为每个管道创建独立的 checkpoint 协调器

3.4 管道执行

作业被划分为管道（SubPlan）以便独立执行：

示例：

# 多数据源/Sink 配置
env { ... }

source {
  MySQL-CDC { table = "orders" }
  Kafka { topic = "events" }
}

transform {
  Sql { query = "SELECT * FROM orders JOIN events ON ..." }
}

sink {
  Elasticsearch { index = "orders" }
  JDBC { table = "events" }
}

生成的管道：

管道 1: MySQL-CDC → 转换 → Elasticsearch
管道 2: Kafka → 转换 → JDBC

好处：

• 独立的检查点协调
• 隔离的失败域
• 并行管道执行

3.5 任务融合

多个操作可以融合到单个 TaskGroup 中以提高效率：

无融合：
[数据源任务] → 网络 → [转换任务] → 网络 → [数据 Sink 任务]

有融合：
[TaskGroup: 数据源 → 转换 → 数据 Sink ]（单线程，无网络）

融合条件：

• 相同的并行度
• 顺序依赖
• 不需要 shuffle

4. 任务生命周期

4.1 任务状态机

状态转换：

1. CREATED → INIT：任务已创建，并完成运行时资源初始化
2. INIT → WAITING_RESTORE / READY_START：根据是否需要恢复，进入恢复路径或直接启动路径
3. WAITING_RESTORE → READY_START：状态恢复完成，准备打开各生命周期组件
4. READY_START → STARTING → RUNNING：收到启动信号后进入正式处理阶段
5. RUNNING → PREPARE_CLOSE → CLOSED：正常完成并清理资源
6. 活动状态 → CANCELLING → CANCELED：外部取消路径，与正常完成链路分开处理

失败说明：

• FAILED 是运行时对不可恢复错误的结果标记，但“失败后是否重启”由更高层的恢复逻辑决定，不应在这个任务状态机图里画成 FAILED → ... 的直接边。

4.2 SeaTunnelTask 执行

执行骨架（语义级）：

1. init：初始化运行时资源
2. restoreState：如果处于恢复路径，加载 checkpoint 状态
3. open：打开 Source/Transform/Sink 生命周期
4. 主循环：处理数据 + 处理 checkpoint 屏障/控制消息
5. close：正常结束时清理资源；异常时进入失败处理与上报

任务类型：

• SourceSeaTunnelTask：运行 SourceReader，发送数据
• SinkSeaTunnelTask：运行 SinkWriter，消费数据
• TransformSeaTunnelTask：运行转换链

4.3 FlowLifeCycle 管理

每个任务通过 FlowLifeCycle 管理组件生命周期：

生命周期语义：

• open：初始化 reader/transform chain/writer 等组件
• collect：数据驱动的执行入口（source poll、transform 处理、sink write）
• close：释放资源并保证幂等（可被重复调用）

5. 检查点协调

5.1 CheckpointCoordinator（每个管道）

每个管道都有独立的检查点协调器。

职责：

• 定期触发检查点
• 将检查点屏障注入数据流
• 收集任务确认
• 持久化完成的检查点
• 清理旧检查点

关键数据结构：

• checkpointId 生成器：单调递增生成 checkpointId
• pendingCheckpoints：进行中的 checkpoint 集合（等待 task ACK）
• completed checkpoints：最近成功的 checkpoint 列表（用于恢复与保留策略）
• checkpointStorage：外部持久化后端

检查点流程：

1. 协调器触发检查点（定期或手动）
2. 向管道中所有数据源任务发送屏障
3. 屏障通过数据流传播
4. 每个任务在收到屏障时快照状态
5. 任务向协调器发送 ACK
6. 协调器等待所有 ACK
7. 创建 CompletedCheckpoint，持久化到存储

5.2 检查点屏障

与数据一起流动的特殊控制消息：

屏障字段（概念级）：

• checkpointId：本次 checkpoint 的唯一标识
• timestamp：触发时间
• type：checkpoint/savepoint 等类型标识

屏障对齐：

• 具有多个输入的任务在快照前等待来自所有输入的屏障
• 确保分布式任务之间的一致性快照

6. 资源管理

6.1 槽位模型

SlotProfile：

• slotId：槽位标识
• worker：所属工作节点
• resourceProfile：CPU/内存等资源画像

WorkerProfile：

• address：工作节点地址
• total/available：总资源与可用资源
• assigned/unassigned：已分配与未分配槽位

6.2 资源分配流程

6.3 基于标签的槽位过滤

将任务分配到特定工作节点组：

env {
  # 作业级 worker 标签过滤（key/value 全量匹配）
  tag_filter = {
    zone = "db-zone"
  }
}

用途：

• 数据局部性（分配到靠近数据源的工作节点）
• 资源隔离（ML 转换使用 GPU 工作节点）
• 多租户（不同团队使用不同的工作节点池）

说明：tag_filter 对整个作业/流水线生效；worker 的标签来源于集群成员属性（key/value），由集群部署侧配置与维护。

7. 失败处理

7.1 任务失败

检测：

• 任务向 JobMaster 报告异常
• JobMaster 监控任务心跳
• 超时触发失败检测

恢复：

1. 标记任务为 FAILED
2. 释放任务的槽位
3. 检索最新的成功检查点
4. 使用恢复的状态重启任务
5. 重新分配分片（对于数据源任务）

7.2 工作节点失败

检测：

• ResourceManager 监控工作节点心跳
• Hazelcast 集群检测成员移除

恢复：

1. 标记失败工作节点上的所有任务为 FAILED
2. 触发作业故障转移
3. 从最新检查点恢复
4. 在健康的工作节点上重新分配槽位
5. 重新部署任务

7.3 主节点失败

高可用性：

• 多个主节点（Hazelcast 集群）
• 作业状态存储在分布式 IMap 中（已复制）
• 新主节点从 IMap 状态接管

恢复：

1. 检测主节点失败（Hazelcast）
2. 选举新主节点
3. 新主节点从 IMap 读取作业状态
4. 重新连接到工作节点
5. 恢复检查点协调

8. 设计考量

8.1 为什么基于管道的执行？

替代方案：单一全局 DAG 执行

决策：划分为管道

好处：

• 独立的检查点协调（较少的协调开销）
• 清晰的失败边界（一个管道失败，其他继续）
• 更容易推理数据流
• 支持复杂的 DAG（多数据源/Sink ）

缺点：

• 无法跨管道边界融合任务
• 管道之间潜在的数据序列化

8.2 为什么使用 Hazelcast 进行协调？

替代方案：Zookeeper、etcd、自定义 Raft 实现

决策：Hazelcast IMDG

好处：

• 内存分布式数据结构（低延迟）
• 内置集群管理和失败检测
• 易于嵌入（无外部依赖）
• 熟悉的 API（Java Collections）

缺点：

• 大状态的内存开销
• 作为协调工具，不如 Zookeeper 经过充分测试

8.3 性能优化

1. 任务融合：

• 减少网络开销
• 改善 CPU 缓存局部性
• 降低序列化成本

2. 异步检查点：

• 检查点上传不阻塞数据处理
• 跨任务并行检查点

3. 增量检查点：

• 仅上传更改的状态（未来增强）

4. 零拷贝数据传输：

• 共存任务之间的共享内存
• 避免不必要的序列化
